Hogyan támogatják a KTG hidraulikus tengelyes pótkocsik a nehéz szállítást?

Mi az a nagy teherbírású utánfutó, és mikor van szüksége rá?

A Nagy teherbírású pótkocsi egy vontatott vagy önjáró szállítóplatform, amelyet a szabványos kereskedelmi teherszállító pótkocsik kapacitását meghaladó terhek szállítására tervezték, jellemzően 40 tonna feletti teherbírásra, speciális konfigurációkkal, amelyek elérik a több tízezer tonnát a legigényesebb ipari szállítási projektekhez. A nagy teherbírású pótkocsik nélkülözhetetlen eszközei a nagyszabású infrastruktúra-építésnek, az olaj- és gázprojektek végrehajtásának, az energiatermelés telepítésének, a hajógyári műveleteknek, a hidak cseréjének és a bányászati ​​berendezések áthelyezésének minden jelentősebb ipari gazdaságban.

A nehézszállításban használt pótkocsik három alapvető kategóriája a következő: hagyományos vontatott pótkocsik (a fix kapcsolódási pontokon erőgép húzza), a hidraulikus platformos pótkocsik (egyénileg szabályozott hidraulikus felfüggesztésű tengelyekkel, amelyek az útfelülettől függetlenül vízszintbe állítják a terhelést) és az önjáró moduláris szállítókocsik (SPMT), amelyek saját erőt és kormányzást integrálnak egy független, moduláris platformba, amely egy külső vontatót képes működtetni. Mindegyik típus más-más terhelési jellemzőket, telephely-elérési feltételeket és üzemeltetési követelményeket szolgál ki, és ezek közötti helytelen választás vagy nem biztonságos szállítást, vagy a feladathoz nem szükséges kapacitás jelentős túlköltését eredményezi.

A Közel-Keleten és világszerte a vevők, projektmenedzserek és logisztikai mérnökök számára a hidraulikus tengelyes pótkocsik, például a KTG-3, KTG-4, KTG-5 és KTG-6 sorozat specifikus teljesítményparamétereinek megértése elengedhetetlen a nehéz fuvarozási szerződések megfelelő berendezésspecifikációjához, ahol a rakomány tömege, tengelyterhelése és a közúti szállítási infrastruktúra jogi és gyakorlati besorolása határozza meg.

Mi a három típusú pótkocsi: A nehézszállítási osztályozási keret

A háromféle pótkocsi megértése a nehéz- és speciális szállítással összefüggésben biztosítja az alapvető keretet a felszerelés kiválasztásához. Az iparági besorolás a pótkocsikat elsősorban szerkezeti felépítésük, felfüggesztési rendszerük, valamint az alapján különbözteti meg, hogy szükséges-e külső hajtómű a meghajtásukhoz.

1. típus: Hagyományos nehéz vontatású pótkocsik

A hagyományos nagy teherbírású pótkocsik közé tartoznak az alacsony ágyású (lowboy) pótkocsik, a lépcsős keretes pótkocsik és a kihúzható pótkocsik, amelyeket elöl egy nagy teherbírású nyerges vontató vontat. Ezek a legszélesebb körben használt nehézszállító platformok világszerte, mivel a hidraulikus és önjáró alternatívákhoz képest olcsóbbak, kompatibilisek a szabványos nyerges vontatókkal, és elérhetőek egy nagy globális gyártóbázisról.

A hagyományos mélyágyas pótkocsik 2-10 tengelyes tengelyes konfigurációkban állnak rendelkezésre, 50 tonnától 200 tonnát meghaladó teherbírással a tengelyszámtól, a tengelytávolságtól és a szerkezeti gerenda kialakításától függően. A legtöbb országban a megengedett legnagyobb tengelyterhelés 8-13 tonna tengelyenként a szabványos pótkocsik esetében, ami azt jelenti, hogy a 4 tengelyes, tengelyenkénti 4 tonnás teherbírású pótkocsi a súlyt 8 tengelyponton osztja el, és a nemzeti előírásoktól függően körülbelül 32-52 tonna összterhelést képes elérni. Nagyobb terhelés esetén további tengelyvonalak kerülnek beépítésre, hogy növeljék a tengely érintkezési pontjainak számát és a tengelyenkénti terhelést a törvényileg megengedett szintre csökkentsék.

2. típus: Hidraulikus platformos pótkocsik egyedileg szabályozható tengellyel

A hidraulikus platformos pótkocsik, más néven hidraulikus tengelysoros pótkocsik vagy SPMT-típusú platformok, ha kormányzással, de nem meghajtással vannak felszerelve, minden tengelyhelyzetben külön-külön hidraulikusan működtetett felfüggesztésű hengereket használnak. A hidraulikus felfüggesztés két kritikus funkciót lát el egyszerre: az útfelület egyenetlenségeitől függetlenül aktívan vízszintbe állítja a rakodófelületet, és lehetővé teszi a kezelő számára a teljes fedélzet leengedését, hogy megkönnyítse a be- és kirakodást külső emelőberendezések nélkül.

A KTG sorozatú hidraulikus tengelyes pótkocsik (KTG-3, KTG-4, KTG-5, KTG-6) egy erre a célra tervezett termékcsaládot képviselnek ezen a kategórián belül, 3-6 tengelysort kínálnak szabványos moduláris formátumban, amely lehetővé teszi több egység egymás mellé vagy tandem összekapcsolását, hogy elérjék a szükséges platformméreteket és az ax-hoz. Ez a modularitás a hidraulikus platformos pótkocsik meghatározó kereskedelmi előnye a fix konfigurációjú hagyományos mélyágyakkal szemben olyan nehéz ipari szállítási szerződéseknél, ahol a terhelés jelentősen eltér a mozgások között.

3. típus: Önjáró moduláris szállító (SPMT)

Az önjáró moduláris transzporter technológiailag a legfejlettebb és legrugalmasabb kategória a nehézszállításban. Az SPMT önjáró moduláris transzporter hidraulikus fedélzetet, egyedi tengelykormányzást és fedélzeti hajtóegységet (akár dízel, akár elektromos) integrál egy moduláris platformba, amely bármilyen irányba tud mozogni, helyben forogni, és olyan terepen áthaladni, amely traktor-pótkocsi kombinációk számára elérhetetlen lenne. Az önjáró moduláris pótkocsi megnevezése hangsúlyozza, hogy a pótkocsi külső erőgép nélkül is tud működni, ami kritikus fontosságú olyan alkalmazásokban, mint a hajógyári szárazdokk áthelyezése, ipari üzemek megfordulása és hídszerelés, ahol a nyerges vontató számára lehetetlen az út megközelítése.

A modern SPMT önjáró moduláris transzporter 100 tonnától 100 000 tonnáig terjedő rakományt képes szállítani, ha több modult elektronikusan szinkronizálnak és rácsos konfigurációban töltenek be, így az SPMT az egyetlen életképes szállítási megoldás komplett platformmodulokhoz a tengeri olaj- és gázépítésben, a nagy finomítói reaktorhajókban a környező városi infrastruktúra és a hídgerendák szállítása során.

Önjáró moduláris transzporter: Hogyan működik az SPMT technológia

Az önjáró moduláris transzporter négy mérnöki rendszert egyesít egyetlen integrált egységben: a szerkezeti fedélzetkeretet, a hidraulikus felfüggesztést és kormányrendszert, az erő- és hajtásrendszert, valamint az elektronikus vezérlő- és szinkronrendszert. Minden rendszernek megfelelően és az összes többi rendszerrel összehangoltan kell működnie ahhoz, hogy az SPMT biztonságosan működjön az általa viselt szélsőséges terhelés mellett is.

Szerkezeti fedélzet és moduláris építészet

Az spmt önjáró moduláris szállítófedélzet nagy szilárdságú acélból készült olyan rácsszerkezetben, amely egyszerre osztja el a terhelést az összes tengelyhelyzet között. A moduláris felépítés lehetővé teszi az egyes standard szélességű (modulonként jellemzően 2,43 méteres) SPMT egységek egymás mellé történő csatlakoztatását 2,43 m, 4,86 ​​m, 7,29 m vagy nagyobb szélességű platformok létrehozásához, és a végüktől végükig összekapcsolva bármilyen praktikus hosszúságú platform létrehozásához. Egyetlen SPMT-modul jellemzően 4-8 tengelyvonalat biztosít a haladási irányban, és a modulokat úgy kombinálják, hogy megfeleljenek az adott terhelés alapterületének és súlyának.

Az önjáró moduláris pótkocsi konstrukcióban használt szerkezeti acél jellemzően nagy hozamú acél, amelynek minimális folyáshatára 690 MPa (100 000 psi), amely biztosítja a maximális terhelés elviseléséhez szükséges szilárdság/tömeg arányt, miközben a fedélzet magasságát a lehető legalacsonyabb szinten tartja, hogy minimalizálja a fedélzet és a rakomány együttes magasságát a híd és a felső térhatárok miatt.

Hidraulikus felfüggesztés és kormányrendszer

Az SPMT önjáró moduláris transzporter minden tengelypozíciója független vezérlésű hidraulikus hengerrel van felszerelve, amely felfüggeszti a fedélzetet a tengely felett. A hidraulikus rendszer az összes hengert egy közös elosztóhoz köti, egyedi vezérlőszelepekkel, lehetővé téve:

• Aktív fedélzet szintezés: Ahogy az SPMT egyenetlen terepen halad, az egyes hengerek kinyúlnak vagy visszahúzódnak, hogy a fedélzetet vízszintesen tartsák, megvédve az érzékeny rakományt a billenéstől, elcsúszástól és a szerkezeti terheléstől az egyenetlen alátámasztástól. A szinttűrés általában plusz-mínusz 0,5-1,0 fok a vízszinteshez képest.
• Magasságállítás: A fedélzet a talajszintre süllyeszthető a rakomány áthelyezéséhez, és szállítás közben emelhető menetmagasságba. A függőleges mozgási tartomány az SPMT modelltől függően általában 300-600 mm.
• 360 fokos tengelykormányzás: Mindegyik tengely egymástól függetlenül kormányozható, így az SPMT bármilyen irányba haladhat, minimális sugáron kapcsolhat be, és rákkormányzást (oldalirányú mozgást) hajthat végre a fedélzet elfordítása nélkül. Ez az a képesség, amely miatt az SPMT egyedülállóan alkalmas szűk ipari telephelyekre.

Erő- és hajtásrendszer

Az SPMT önjáró moduláris transzporter hajtóműve jellemzően dízelmotor (vagy az újabb elektromos meghajtású modelleknél akkumulátoros vagy üzemanyagcellás áramforrás), amely a felfüggesztési hengereket és a kerékhajtású motorokat egyaránt tápláló hidraulikus szivattyúkat hajtja meg. A hajtómotorok minden tengely kerékpozíciójában meghajtást és fékezést biztosítanak, az elektronikus vezérlőrendszer pedig irányítja a nyomaték eloszlását az összes hajtott kerék között, hogy megakadályozza a kerekek megcsúszását az extrém terhelés alatt.

A modern SPMT önjáró moduláris szállítóeszközök a rakomány súlyától, a domborzattól és az útvonal geometriájától függően 1-8 km/h haladási sebességet érnek el, ami abszolút értelemben lassúnak tűnhet, de a szállított rakományok méretéhez és értékéhez képest megfelelő. A 3 km/h-val mozgó, 5000 tonnás tengeri platformmodul mozgási energiája egyenértékű egy teljesen megrakott tehervonat vonalsebességgel, és az SPMT szállítás szabályozott alacsony sebessége biztonságkritikus tervezési paraméter, nem pedig teljesítménykorlátozás.

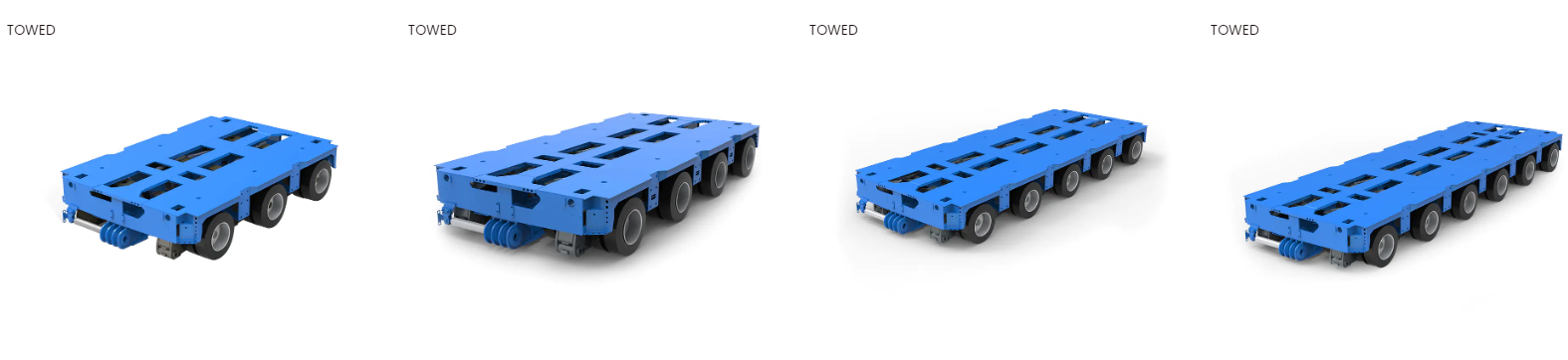

KTG hidraulikus tengelyes pótkocsik: a teljes specifikációs útmutató

A KTG sorozatú hidraulikus tengelyes pótkocsik a nehézipari szállítási szektor számára kialakított termékcsaládot képviselik, négy szabványos konfigurációval, amelyek pótkocsiegységenként 3, 4, 5 és 6 tengelysornak felelnek meg. Minden KTG konfiguráció eltérő hasznos teherbírást, fedélzeti hosszt és tengelyterhelés-eloszlási profilt kínál, így a sorozat a nagy transzformátoroktól és nyomástartó edényektől a tengeri berendezésmodulokig és kikötői gépekig a nehéz szállítási forgatókönyvek széles skálájára alkalmazható.

KTG-3 hidraulikus tengelyes soros pótkocsi 3 tengellyel: Műszaki adatok és alkalmazások

A KTG-3 hidraulikus tengelyes pótkocsi 3 tengelyes a KTG sorozat legkompaktabb konfigurációja, amely olyan rakományok számára megfelelő platformot biztosít, amelyek 3 tengelyes alapterületen belül elférnek, és hidraulikus felfüggesztést igényelnek a rakomány védelméhez vagy a fedélzet szintbeállításához, amelyet a hagyományos pótkocsik nem tudnak biztosítani.

• Tengely konfiguráció: 3 sor hidraulikus tengely, konfigurációtól függően tengelyenként 2 vagy 4 kerékkel, összesen 6-12 kerék érintkezési pontot biztosítva.
• Terhelhetőség: Általában 60-90 tonna a platform teljes hasznos teherbírása, a gumiabroncs specifikációitól és az útfelület viszonyaitól függően.
• A fedélzet méretei: Szabványos fedélzetszélesség 2,43-3,0 m, a fedélzet hossza megegyezik a 3 tengelyes modul hosszával.
• Hidraulikus felfüggesztés útja: 300-500 mm függőleges beállítási tartomány a rakodási és szállítási magasság optimalizálásához.
• A legjobb alkalmazások: Transzformátorok, kis nyomástartó edények, ipari gépek, generátorok és katonai felszerelések szállítása, ahol a terhelés a 3 tengelyes teherbírási tartományon belül van.

KTG-4 hidraulikus tengelyes soros pótkocsi 4 tengellyel: Műszaki adatok és alkalmazások

A KTG-4 hidraulikus tengelyes pótkocsi 4 tengelyes egy tengelyvonalat ad a KTG-3 platformhoz, arányosan növeli a hasznos teherbírást és elosztja a terhelést egy hosszabb érintkezési zónában, ami csökkenti az érzékeny útfelületek és hídszerkezetek pontterhelését.

• Tengely konfiguráció: 4 sor hidraulikus tengely, 8-16 teljes kerék érintkezési pontot biztosítva.
• Terhelhetőség: Általában 80-120 tonna a platform teljes hasznos teherbírása szabványos közúti szállítási konfigurációkhoz.
• Tengelyterhelés soronként: Körülbelül 20-30 tonna tengelyvonalonként a teljes hasznos tehertől függően, a legtöbb közel-keleti joghatóságban a nehézfuvarozási engedélyek megengedett határain belül.
• A legjobb alkalmazások: Közepes teljesítményű transzformátorok (50-100 tonnás tartomány), petrolkémiai hajók, építőipari berendezések (nagy kotrógépek, gém nélküli daruk) és kikötői rakodógépek.
• Csatolási képesség: A KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 hidraulikus tengelyes soros utánfutó 5 tengellyel: Műszaki adatok és alkalmazások

A KTG-5 hidraulikus tengelyes pótkocsi 5 tengelyes biztosítja a KTG sorozat középkategóriás kapacitását, jelentős hasznos tehernövekedést kínálva a 4 tengelyes konfigurációhoz képest, miközben a legtöbb nehéz fuvarozási útvonal-felmérés működési korlátain belül marad az infrastrukturális és energiaprojektek esetében a Közel-Keleten és világszerte.

• Tengely konfiguráció: 5 sor hidraulikus tengely, amelyek 10-20 kerék érintkezési pontot biztosítanak.
• Terhelhetőség: Általában 100-160 tonna a platform teljes hasznos teherbírása.
• A jármű össztömege: Vezetőgép és pótkocsi tára esetén a járműkombináció össztömege (GCVW) eléri a 180-250 tonnát, amihez speciális szállítási engedélyekre és gyakran az útvonalak megerősítésére vagy kíséretére van szükség a legtöbb joghatóságban.
• A fedélzet szintezésének pontossága: A hidraulikus vezérlés a fedélzet szintjét plusz-mínusz 0,5 fokon belül tartja mind az 5 tengelyhelyzetben, megvédve az érzékeny rakományokat, például transzformátorokat és precíziós ipari berendezéseket a dőlés okozta szerkezeti vagy elektromos sérülésektől.
• A legjobb alkalmazások: Nagy teljesítménytranszformátorok (100-150 tonnás tartomány), nehéz reaktortartályok, hídtartók, offshore modul-alkatrészek és bányászati berendezések áthelyezése.

KTG-6 hidraulikus tengelyes soros pótkocsi 6 tengellyel: Műszaki adatok és alkalmazások

A KTG-6 hidraulikus tengelyes pótkocsi 6 tengelyes a KTG sorozat legnehezebb egyegységes konfigurációja, amely szabványos formátumú modulban biztosítja a sorozat maximális tengelyszámát és hasznos terhelését. A 6 tengelyes konfiguráció a 150-200 tonnás tartományban a legnehezebb egyemeléses rakományokhoz alkalmas, amelyeket közúti infrastruktúrán kell szállítani anélkül, hogy teljes SPMT önjáró moduláris szállítóképességre lenne szükség.

• Tengely konfiguráció: 6 sor hidraulikus tengely, amelyek 12-24 kerék érintkezési pontot biztosítanak az ikergumiabroncs- vagy a szuperegy abroncs konfigurációtól függően.
• Terhelhetőség: Általában 150-250 tonna a platform teljes hasznos teherbírása standard konfigurációhoz.
• Tengelyterhelés kezelése: A 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Többegységes csatolás: Több KTG-6 egység párhuzamosan összekapcsolható, így meghosszabbított platformok hozhatók létre nagyon hosszú terhelésekhez, például hídtartókhoz, szélturbina tornyokhoz és 50 méternél hosszabb csővezetékszakaszokhoz.
• A legjobb alkalmazások: Extra nagy, 150 tonna feletti transzformátorok és reaktorok, nehézipari modulok, olaj- és gázüzemi komponensek, offshore logisztika kikötői környezetben és nagy polgári infrastruktúra elemek.

KTG sorozat összehasonlító táblázat

Közel-Kelet nehéz teherszállító: Piaci követelmények és működési feltételek

A Közel-Kelet nehéz teherszállító A piac egyedi jellemzőkkel rendelkezik, amelyet a régió energetikai, petrolkémiai és infrastruktúra-fejlesztési programjainak mértéke vezérel. Szaúd-Arábia, az Egyesült Arab Emirátusok, Katar, Kuvait, Omán és Bahrein együttesen az egy főre jutó nehézfuvarozási kereslet egyik legmagasabb koncentrációját képviselik globálisan bármely régióban, amelyet a finomítói bővítések, az LNG-létesítmények fejlesztése, az energiatermelési fejlesztések és a városi infrastruktúra kivételes léptékű programjai között zajló megaprojektek építenek.

A Közel-Kelet nehézfuvarozási követelményeit meghatározó tényezők

• Extrém környezeti hőmérsékletek: A nyári hónapokban a környezeti hőmérséklet az Öböl-térségben rendszeresen meghaladja a 45 Celsius-fokot, ami jelentősen befolyásolja a hidraulikaolaj viszkozitását, a gumiabroncsok hőfelhalmozódását és a motor hűtési követelményeit a közel-keleti nagy teherbírású szállítók működése során. A közel-keleti nagy teherbírású szállítók használatához használt hidraulikus rendszereket szintetikus, magas hőmérsékletű hidraulikaolajokkal és túlméretezett hűtőrendszerekkel kell megadni, amelyek működési viszkozitását a specifikáción belül tartják 45-50 fokos környezeti feltételek mellett. Az európai környezeti hőmérsékletre besorolt ​​szabványos hidraulikaolajok effektív viszkozitási tartományuk fölé hígulnak az Öböl-menti nyári csúcsviszonyok között, ami csökkenti a hidraulikus nyomást és a terheléskontroll potenciálisan katasztrofális elvesztését okozza.
• Homok és por behatolás elleni védelem: A szélfútta homokszemcsék az öböl sivatagi környezetében rendkívül finomak és koptató hatásúak, és olyan sebességgel hatolnak be a tömítetlen csapágyakba, hidraulikus csatlakozásokba és elektromos rendszerekbe, mint a mérsékelt éghajlatú műveletek során. A Közel-Kelet Heavy Duty Transporter specifikációinak tartalmazniuk kell az IP65 vagy magasabb besorolású elektromos burkolatokat, a tömített hidraulikus csatlakozásokat és a tömített, karbantartást nem igénylő csapágyakat minden tengely forgáspontján. A nem védett hagyományos csapágyelrendezések gyakori csereintervallumokat igényelnek, amelyeket hónapokban, nem pedig években mérnek magas portartalmú Öböl-környezetben.
• Útminőségi eltérések: A közel-keleti nehézfuvarozási útvonalak a prémium, többsávos, kiváló burkolatminőségű autópályáktól a burkolatlan ipari bekötőutakig, a kikötői terminálok szilárd részéig és az építkezéseket a legközelebbi közúttal összekötő sivatagi pályaszakaszokig terjednek. A KTG sorozatú pótkocsik és az SPMT platformok hidraulikus felfüggesztése különösen értékes ebben az üzemi környezetben, mert aktívan kompenzálja azokat a felületi egyenetlenségeket, amelyek veszélyes dinamikus terhelést hoznának létre a hagyományos fix felfüggesztésű pótkocsikon.
• Nagy egyliftes szállítási igény: A Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Kikötőtől telephelyig logisztika: A Közel-Keletre érkező nehéz rakományok nagy része olyan nagy kikötőkön keresztül érkezik, mint például Jebel Ali (Egyesült Arab Emírségek), Abdul Aziz király kikötője Dammamban (Szaúd-Arábia), Sohar kikötője (Omán) és Hamad Port (Katar). A nehéz fuvarozási logisztikai lánc a kikötői kirakástól a projekt helyszínéig gyakran magában foglalja mind a kikötői környezetben végzett SPMT-műveleteket (ahol az út megközelítése korlátozott), mind a hagyományos közúti szállítást KTG platformos pótkocsikkal az út közúti szakaszán.

Közel-Kelet félpótkocsi: A szabványos kereskedelmi közlekedési gerinc

A Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

A Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Ez a küszöb jelenti a kereskedelmi határt a szabványos közel-keleti félpótkocsi-műveletek és a speciális KTG- vagy SPMT-berendezést igénylő nehézfuvarozási műveletek, valamint a megfelelő műszaki elemzések, útvonal-felmérések és engedélykérelmek között.

SPMT vs KTG hidraulikus utánfutó: a megfelelő felszerelés kiválasztása a projekthez

A decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Mikor válasszunk SPMT önjáró moduláris szállítóeszközt?

• Szűk hozzáférés a helyszínre, ahol a vontató-pótkocsi kombinációk nem tudnak manőverezni: Az SPMT egységek képesek rákormányozni, helyükön forgatni a rakományokat, és áthaladnak olyan távolságokon, amelyeken a hagyományos pótkocsi-gép kombinációk nem tudnak navigálni. A hajógyári szárazdokk berakodása, a modulok offshore tetején történő elhelyezése és a berendezések működőképes ipari létesítményekben történő elhelyezése általában SPMT-képességet igényel.
• 500 tonna feletti terhelés egyszeri emeléssel: Míg a nagy konfigurációkban összekapcsolt KTG pótkocsik elméletileg nagyon nagy bruttó terhelést is képesek kezelni, addig a nagyon nagy, több egységből álló KTG-elrendezések egyetlen indítómotorral történő üzemeltetése körülbelül 500 tonna felett gyakorlatilag bonyolulttá válik. Ennél a súlynál az SPMT platformok integrált meghajtással minden modul pozícióban jobban szabályozható terheléskezelést és pontosabb pozicionálási képességet biztosítanak.
• Áthelyezés az úszó és a rögzített szerkezetek között (be-/kirakodás): A self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Mikor válasszunk KTG hidraulikus tengelyes utánfutót?

• Közúti szállítás 5 km-nél nagyobb távolságokon: Az SPMT önjáró moduláris transzporterek 1-8 km/h sebességgel haladnak, és nem alkalmasak nagy távolságú közúti szállításra. Az erőgép által húzott KTG hidraulikus tengelyes pótkocsik az engedélyezési feltételeknek megfelelő közúti sebességgel haladhatnak, jellemzően 15-40 km/h nagy tehermozgás esetén, így a megfelelő választás a kikötők, vasúti terminálok és a projekt helyszínei közötti, jelentős úttávolságon át történő szállításhoz.
• Közúti szállítást igénylő 60-250 tonnás rakományok: A KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Nagy szállítási gyakoriságú és mérsékelt egyszeri súllyal rendelkező projektek: Ipari berendezések 80-150 tonnás, költözésenkénti ismétlődő szállítására (például rendszeres üzemi áthelyezések, bányászati berendezések áthelyezése vagy ismétlődő teljesítménytranszformátorcsere) a KTG-4 vagy KTG-5 pótkocsi jelenti a legköltséghatékonyabb megoldást, mivel az SPMT-bérléshez képest alacsonyabb napi üzemeltetési költsége kedvezőbben amortizálódik több költözés után.

SPMT vs KTG: Döntési kritériumok összehasonlítása

Útvonal felmérés, engedélyek és szerkezeti tervezés nagy teherbírású pótkocsis szállításhoz

Minden nehéz fuvarozási mozgás, amely a Nagy teherbírású pótkocsi A megengedett össztömeghatár feletti strukturált szállítás előtti mérnöki folyamatra van szükség, amely magában foglalja az útvonal felmérését, az engedélykérelmeket, és bizonyos esetekben a hidak, átereszek és útfelületek ideiglenes megerősítését a javasolt útvonal mentén. Ez a folyamat nem bürokratikus többletköltség, hanem valódi biztonsági és felelősségkezelési követelmény: egy túlterhelt híd, amely 200 tonnás terhelés alatt meghibásodik, olyan következményekkel jár, amelyeket egyetlen szállítási biztosítás sem fedez teljes mértékben.

Útvonal-felmérési követelmények KTG és SPMT szállításhoz

A KTG vagy SPMT berendezésekkel végzett nehéz teherszállítás útvonalfelmérésének dokumentálnia és értékelnie kell:

• A híd kapacitása: A javasolt útvonalon lévő minden hidat meg kell vizsgálni a javasolt össztömeggel és tengelyterhelés-konfigurációval való kompatibilitás szempontjából. Eredeti tervrajzok, aktuális szerkezeti állapotvizsgálati jelentések és forgalmi terhelési előzmények szükségesek. A közel-keleti útvonalakon sok hidat eredetileg az európai vagy amerikai autópálya-terhelési szabványok szerint terveztek az 1970-es és 1980-as években, és tényleges fennmaradó kapacitásuk meghatározott nehéz tehergépjárművek konfigurációiban független szerkezeti mérnöki elemzést igényel.
• Felső térköz: Minden fej feletti akadályt, beleértve az elektromos vezetékeket, a távközlési kábeleket, a hídfalakat és a jelzőtáblákat, azonosítani kell, és a távolságukat ellenőrizni kell a rakomány és a pótkocsi fedélzetének szállítási magasságához képest. A fedélzeten 5 méter feletti magasságú transzformátorok és reaktortartályok esetében a 11 kV-os és 33 kV-os felsővezetékek átmeneti áramtalanítást és fizikai emelést igényelhetnek a szállítási mozgás megkezdése előtt.
• Útszélesség és kanyarodási sugár: A swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• A burkolat állapota és teherbírása: A puha vagy sérült útfelületek ideiglenes acéllemez futópályákat, talajjavítást vagy útvonal-eltérést igényelhetnek, hogy elkerüljék az állandó burkolatkárosodást, és megakadályozzák a jármű stabilitásának elvesztését puha talajon. Ez különösen fontos a közel-keleti helyszínekre a közelmúltban minősített sivatagi terepen keresztül vezető bekötőutak esetében.

Gyakran Ismételt Kérdések

1. Mi az a nagy teherbírású pótkocsi, és miben különbözik a hagyományos kereskedelmi pótkocsiktól?

A Heavy Duty Trailer egy olyan szállítóplatform, amelyet kifejezetten a szabványos kereskedelmi teherszállító pótkocsik hasznos teherbírását meghaladó rakományokhoz terveztek, jellemzően 40 tonna hasznos teher felett, speciális szerkezeti, felfüggesztési és kormányrendszerrel a túlméretezett, túlsúlyos vagy szerkezetileg érzékeny rakományok biztonságos szállítására. A szabványos kereskedelmi pótkocsikat (platós ágyak, függönyök, hűtőegységek) a legtöbb piacon 24-28 tonna hasznos teherbírásra tervezték, hagyományos laprugós vagy légrugós felfüggesztést használnak, és szabványos nyerges vontatókhoz csatlakoztathatók. A nagy teherbírású pótkocsik nagyobb szilárdságú acélszerkezeteket, hidraulikus felfüggesztést, többtengelyes konfigurációkat használnak a terheléselosztáshoz, és gyakran külön engedélyekre van szükség minden szállítási mozgáshoz, amely meghaladja a törvényes súlyhatárokat.

2. Milyen három típusú pótkocsit használnak a nehéz fuvarozásban?

A three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Hogyan működik egy önjáró moduláris transzporter?

Az spmt önjáró moduláris transzporter független vezérlésű hidraulikus felfüggesztésű hengerek integrálásával működik minden tengelypozícióban (amelyek a talajszinttől függetlenül egyenletesen helyezik el a padlót és adják át a terhelést), egyedi hidraulikus kerékhajtású motorokat, amelyek meghajtást és fékezést biztosítanak, 360 fokos tengelykormányzást minden tengelycsoportnál, valamint hidraulikus hajtásrendszert, amely minden irányban szinkronizálja a mozgást. több csatolt modul. Az eredmény egy olyan platform, amely rendkívül nehéz terheket képes szállítani milliméteres pozicionálási pontossággal, miközben megvédi az érzékeny rakományt a billenéstől vagy a sokkoló terheléstől a szállítás során.

4. Miben különbözik a Közel-Kelet Heavy Duty Transporter tevékenysége az európai vagy észak-amerikai nehézfuvarozástól?

A Közel-Kelet Heavy Duty Transporter tevékenységei elsősorban a szélsőséges környezeti hőmérsékleti követelményekben (akár 50 Celsius-fok, magas hőmérsékletű hidraulikaolajokat és kibővített hűtőrendszereket igényelnek), a homok és por behatolás elleni védelmi követelményeiben (IP65 vagy magasabb az összes elektromos és hidraulikus alkatrészre), az autó egyedi csőtömeg-meghajtásában, a Gulgo projekt kivételes energiasúllyalában különböznek a mérsékelt éghajlatú nehézfuvarozástól. a kikötői SPMT műveletek és a közúti KTG trélerszállítás gyakori kombinációja egyetlen projekt logisztikai láncon belül. A nem kifejezetten Öböl-körülményekre konfigurált berendezések hidraulikus, elektromos és mechanikai rendszerekben idő előtti meghibásodásokat tapasztalhatnak, ha a közel-keleti nyári csúcsviszonyok között működnek.

5. Mekkora a KTG-6 hidraulikus tengelyes pótkocsi maximális terhelhetősége?

A KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Kell-e külön engedély a KTG hidraulikus tengelyes pótkocsi üzemeltetéséhez?

Igen, a világ szinte minden joghatóságában minden olyan járműszerelvényhez, amely meghaladja a megengedett legnagyobb megengedett össztömeget (országtól függően jellemzően 40-65 tonna), különleges szállítási engedélyre van szükség, mielőtt közúton közlekedne. A KTG-3 feletti bármilyen tengelykonfigurációjú, jelentős terheket szállító KTG pótkocsikhoz a legtöbb piacon engedélyre lesz szükség. Az engedélyezési eljárás jellemzően a jármű specifikációinak, az útvonal felmérési dokumentációjának, a hídértékelési jelentéseknek és a javasolt szállítási ütemtervnek a benyújtását igényli, az érintett autópálya- és közlekedési hatóság jóváhagyásával a mozgás megkezdése előtt. A közel-keleti joghatóságokban az engedélyeket az egyes országok közlekedési minisztériuma adja ki.

7. Használható-e KTG hidraulikus pótkocsi az SPMT helyett minden nehéz fuvarozási munkához?

Nem, a KTG hidraulikus tengelyes pótkocsik nem helyettesíthetik az SPMT önjáró moduláris szállítóeszközöket minden nehéz fuvarozási alkalmazásban. A KTG pótkocsik elsődleges korlátai az SPMT-hez képest a meghajtáshoz szükséges külső hajtómotor szükségessége (ami korlátozza a hozzáférést a szűk helyeken), a hagyományos pótkocsi-kormányzás (amely megakadályozza a rákkormányzást és a helyben történő elfordulást), valamint az alacsonyabb maximális hasznos teherbírásuk az egyszeres emelés és körülbelül 500 tonna feletti mozgásokhoz. Az SPMT kifejezetten szükséges a kikötőkben végzett be- és kirakodási műveletekhez, a zárt ipari telephelyek elhelyezéséhez, és minden olyan alkalmazáshoz, ahol a szállítóplatformnak olyan irányban vagy szabad téren kell manővereznie, amely a traktor-pótkocsi kombinációk számára lehetetlen.

8. Mi a különbség az önjáró moduláris szállítókocsi és az önjáró moduláris pótkocsi között?

A terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. Hogyan viszonyul a KTG-5 a közel-keleti transzformátorszállításhoz használt KTG-6-hoz?

A Közel-Keleten az erőátviteli transzformátoros szállításnál az 5 tengelyes KTG-5 hidraulikus tengelyes pótkocsi és a 6 tengelyes KTG-6 hidraulikus tengelyes pótkocsi közötti választás a transzformátor tömegétől és az adott szállítási útvonalon érvényes tengelyterhelési határoktól függ. A 100-150 tonnás transzformátorok jellemzően a KTG-5 kapacitáson belül vannak, míg a 150 tonna feletti transzformátorok KTG-6 kapacitást vagy tandemcsatolt konfigurációkat igényelnek. A közel-keleti villamosenergia-infrastruktúra-projektekben a leggyakoribb nagy hálózati transzformátorok tömege esetén, amelyek 100 és 250 tonna között mozognak, a KTG-5 a könnyebb egységeket, a KTG-6 pedig a legnehezebb egységeket fedi le, így mindkettő a teljes Közel-Kelet Heavy Duty Transporter flotta alapvető részét képezi az energiaszektor logisztikája számára.

10. Milyen szerkezeti acélt használnak a nagy teherbírású pótkocsikban, és miért számít ez?

A nagy teherbírású pótkocsik, beleértve a KTG sorozatot és az SPMT platformokat is, nagy szilárdságú szerkezeti acélt használnak, amelynek minimális folyáshatára általában 460 MPa és 690 MPa között van (szemben a hagyományos pótkocsik szabványos szerkezeti acéljainál 235 MPa és 355 MPa között). Ez a nagy szilárdságú acél lehetővé teszi, hogy az utánfutó szerkezete extrém terhelést is elbírjon a fedélzeti vastagságon és a teljes tömegen belül, ami az utánfutó saját tára tömegét a gyakorlatban elérhető legalacsonyabb szinten tartja, maximalizálva a pótkocsi által elbírható nettó teherbírást egy adott jármű össztömeghatárán belül. A közel-keleti műveleteknél az acélspecifikációnak figyelembe kell vennie az emelt üzemi hőmérsékletet is, ahol a szabványos szerkezeti acél folyáshatára enyhén csökkenhet 100 Celsius-fok feletti tartós hőmérsékleten, ami magas környezeti sivatagi környezetben fordulhat elő, amikor az acélfedélzet közvetlen napsugárzásnak van kitéve rakomány vagy árnyékolás nélkül.
